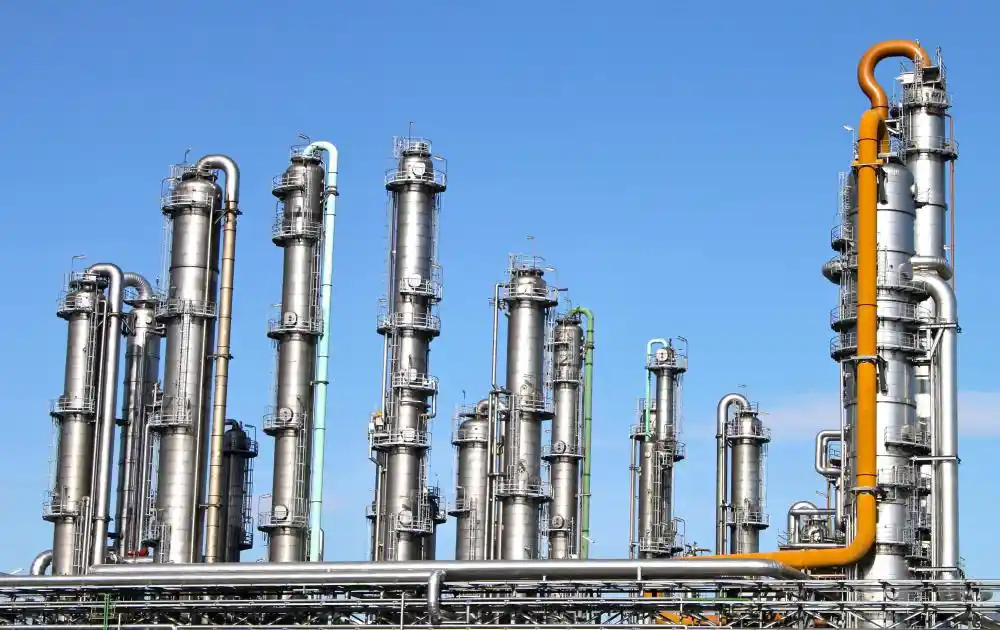

ریبویلر یک مبدل حرارتی است که در برج‌های تقطیر استفاده می‌شود تا گرمای لازم را برای فرایند جداسازی اجزای مختلف یک مخلوط مایع، تامین کند. ریبویلر به برج تقطیر گرما می‌دهد و این مایعات بر اساس نقطه جوش متفاوتشان از یکدیگر جدا می‌شوند. برای آشنایی بیشتر با ریبویلر و کاربردهای آن، با ما همراه باشید.
آشنایی با انواع ریبویلر(Reboiler)
انتخاب نوع ریبویلر به نوع مخلوط مایع، ظرفیت برج تقطیر و هزینه‌ها بستگی دارد. انواع اصلی ریبویلرها عبارتند از:
- ریبویلر کتری: دارای یک مخزن جداگانه، مناسب برای مایعات تمیز و بدون رسوب. دارای حجم بزرگ و هزینه‌های نصب و نگهداری بالاتر.
- ریبویلر ترموسیفون: از جریان طبیعی مایع (بدون پمپ) استفاده می‌کند.
- ریبویلر با گردش اجباری: استفاده از یک پمپ برای گردش مایع، مناسب برای مایعاتی که تمایل به رسوب دارند. دارای هزینه‌های بالاتر به دلیل نیاز به پمپ و انرژی بیشتر.
- ریبویلر داخلی: مستقیما داخل برج تقطیر نصب می‌شود. ساده و کم هزینه اما با ظرفیتی محدود.
- ریبویلر صفحه‌ای: استفاده از صفحات فلزی برای انتقال حرارت، بازدهی بالا و نیاز به فضای کمتر.
- ریبویلر لوله‌ای: استفاده از یک مشعل برای گرم کردن مستقیم مایع، مناسب برای دماهای بسیار بالا.
طراحی ریبویلر
هدف از طراحی ریبویلر، طراحی سیستمی با بازدهی بالا، هزینه بهینه و ایمنی کافی است. طراحی ریبویلر شامل مراحل زیر است:
- تعیین نیازها: محاسبه گرمای مورد نیاز، دبی مایع و فشار عملیاتی.
- انتخاب نوع ریبویلر: بر اساس ویژگی‌های مخلوط مایع و نیازهای فرایند.
- انتخاب سیال گرم‌کننده: مانند بخار آب یا روغن داغ.
- محاسبات انتقال حرارت: محاسبه سطح انتقال حرارت و ضریب انتقال حرارت.
- طراحی مکانیکی: انتخاب جنس مواد، ضخامت دیواره‌ها و طراحی لوله‌ها و پوسته.
- بررسی هیدرولیکی: محاسبه افت فشار و جریان دو فاز.
- ملاحظات ایمنی: اضافه کردن سیستم‌های کنترل برای تنظیم دما و فشار، شیرهای اطمینان برای جلوگیری از افزایش بیش از حد فشار و عایق‌کاری برای کاهش اتلاف حرارتی و تضمین ایمنی کارکنان.
- بهینه‌سازی: ارزیابی هزینه‌های سرمایه‌گذاری و عملیاتی.
- شبیه‌سازی: استفاده از نرم‌افزارها برای اطمینان از عملکرد صحیح.
قیمت ریبویلر
محدوده قیمت ریبویلر (Reboiler) در سال 1404 از 50,000 دلار (20 میلیارد تومان) برای مدل‌های پایه کربن استیل با ظرفیت 1 میلیون BTU/hr شروع شده و برای مدل‌های صنعتی پیشرفته از جنس آلیاژهای خاص مانند Duplex با ظرفیت 3 میلیون BTU/hr به 300,000 دلار (120 میلیارد تومان) می‌رسد. قیمت نهایی به عوامل متعددی شامل نوع ریبویلر (Kettle، Thermosyphon یا Forced Circulation)، جنس مواد (کربن استیل، استنلس استیل یا آلیاژهای ویژه)، ظرفیت حرارتی و فشار کاری بستگی دارد. ریبویلرهای تولید چین معمولاً 30-40% ارزان‌تر از نمونه‌های اروپایی با کیفیت مشابه هستند، در حالی که تولیدات داخلی ایران با قیمتی رقابتی و کیفیت مناسب عرضه می‌شوند.
محدوده قیمت ریبویلر
| نوع ریبویلر | ظرفیت (BTU/hr) | جنس | قیمت (دلار) | قیمت (تومان) |
|---|---|---|---|---|
| Kettle | 1,000,000 | CS | 50,000-100,000 | 20-40 میلیارد |
| Thermosyphon | 2,000,000 | SS316 | 80,000-150,000 | 30-60 میلیارد |
| Forced Circulation | 3,000,000 | Duplex | 150,000-300,000 | 60-120 میلیارد |
عوامل مؤثر بر قیمت ریبویلر
نوع ریبویلر:
Kettle Reboiler: مناسب برای ظرفیت‌های بالا، قیمت بیشتر
Thermosyphon Reboiler: صرفه‌جویی در انرژی، قیمت متوسط
Forced Circulation Reboiler: برای سیالات ویسکوز، قیمت بالا
جنس مواد:
کربن استیل (CS): اقتصادی
استنلس استیل (SS316/304): مقاوم در برابر خوردگی
آلیاژهای خاص (Duplex, Titanium): برای شرایط خورنده
ظرفیت حرارتی:
معمولاً بین 500,000 تا 5,000,000 BTU/hr
فشار کاری:
فشار اتمسفریک تا فشار بالا (300 بار)
شرکت سازنده:
چینی: قیمت مناسب (مثل Lanpec, Wuxi Tec)
اروپایی: کیفیت بالا (مثل Alfa Laval, Kelvion)
ایرانی: (مثل پایا فولاد پردیس)
کاربردهای ریبویلر
ریبویلر در صنایع مختلف برای تامین گرمای لازم در فرایندهای جداسازی، به ویژه تقطیر، برای تولید محصولات خالص و باکیفیت استفاده می‌شود. کاربردهای اصلی ریبویلر عبارتند از:
- پالایش نفت: جداسازی اجزای نفت خام مانند بنزین، گازوئیل و نفتا، و جداسازی گازهای سبک مانند متان و اتان از مایعات سنگین‌تر.
- صنایع پتروشیمی: جداسازی مواد شیمیایی مثل اتیلن، پروپیلن و بنزن.
- صنایع شیمیایی: خالص‌سازی مواد شیمیایی و حلال‌ها و تولید آمونیاک از طریق جداسازی آمونیاک از مخلوط گازها.
- صنایع غذایی و دارویی: جداسازی و خالص‌سازی ترکیبات مانند الکل و اسانس‌ها و تولید شکر در فرایند تبخیر و تغلیظ شربت قند.
- تصفیه آب و فاضلاب: تقطیر آب در سیستم‌های نمک‌زدایی برای تولید آب شیرین از آب دریا و تبخیر فاضلاب برای کاهش حجم فاضلاب و بازیابی مواد مفید.
- صنایع انرژی: در نیروگاه‌های حرارتی تولید برق برای بازیابی حرارت و افزایش بازده و در سیستم‌های تقطیر خورشیدی برای تولید آب شیرین.
- صنایع دیگر: در تولید رنگ و رزین برای خالص‌سازی مواد اولیه و در صنایع کاغذسازی برای فرایند بازیابی مواد شیمیایی از محلول‌های مورد استفاده.
پایا فولاد تامین کننده ریبویلر
اگر در صنایعی مشغول هستید که با فرایندهای تقطیر و جداسازی کار می‌کنند، برای تهیه انواع ریبویلر و برج تقطیر می‌توانید از پایا فولاد کمک بگیرید. شرکت پایا فولاد پردیس با کمک پرسنل متخصص در زمینه ساخت مبدلهای حرارتی و انواع تجهیزات صنعتی مرتبط با صنایع فولاد، نفت، گاز و پتروشیمی فعالیت می‌کند. پایا فولاد همچنین با ارائه بهترین مشاوره‌ها در زمینه تولید انواع تجهیزات صنعتی در کنار شماست. شما می‌توانید به تجربه پایا فولاد در بیش از 160 پروژه و بیش از 600 تن تولید سالانه اطمینان کنید.
جمع‌بندی
در این مقاله به معرفی ریبویلر، انواع و کاربردهای آن پرداختیم. ریبویلر یک مبدل حرارتی است که در فرایند تقطیر و جداسازی اجزای مخلوط‌های مایع کاربرد دارد. ریبویلرها انواع مختلفی دارند که هر کدام برای کاربردی خاص طراحی شده‌اند. ریبویلرها همچنین در صنایع متعددی چون نفت، پتروشیمی، غذا و دارو و… کاربرد دارند. پایا فولاد سازنده انواع ریبویلر، آماده دریافت سفارش شماست.
